日常生活中，我們到處可見RJ45標準的接口，家里的路由器、電腦、電視盒子等，都采用了RJ45接口。雖說很多人都見過，但是你不一定真正的去深入了解過，那么下面我們就一起深入了解一下。



一、RJ45接口是什么

RJ45接口通常用于數據傳輸，最常見的應用為網卡接口。

RJ45是各種不同接頭的一種類型;RJ45頭根據線的排序不同的法有兩種，一種是橙白、橙、綠白、藍、藍白、綠、棕白、棕;另一種是綠白、綠、橙白、藍、藍白、橙、棕白、棕;因此使用RJ45接頭的線也有兩種即：直通線、交叉線。

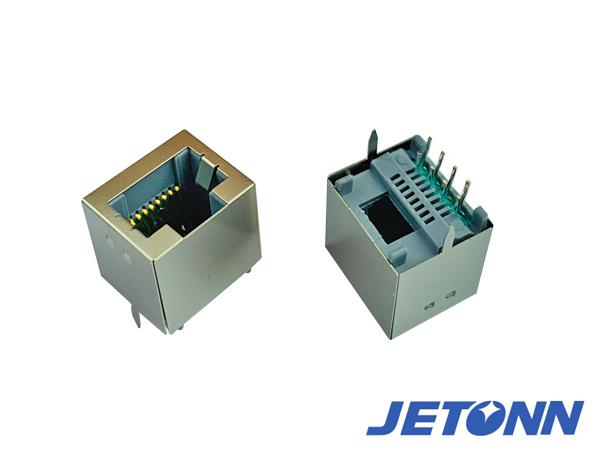

二、RJ45型網卡接口

10 100base tx RJ45接口是常用的以太網接口，支持10兆和100兆自適應的網絡連接速度，常見的RJ45接口有兩類：用于以太網網卡、路由器以太網接口等的DTE類型，還有用于交換機等的DCE類型。 DTE我們可以稱做“數據終端設備”，DCE我們可以稱做“數據通信設備”。從某種意義來說，DTE設備稱為“主動通信設備”，DCE設備稱為“被動通信設備”。當兩個類型一樣的設備使用RJ45接口連接通信時，必須使用交叉線連接。



RJ45 型網線插頭又稱水晶頭，共有八芯做成，廣泛應用于局域網和 ADSL 寬帶上網用戶的網絡設備間網線(稱作五類線或雙絞線)的連接。

四、RJ45和RJ11區別

不同的標準，不同的尺寸。由于兩者的尺寸不同(RJ11為4或6針，RJ45為8針連接器件)，顯然RJ45插頭不能插入RJ11插孔。反過來卻在物理上是可行的(RJ11插頭比RJ45插孔小)， 由此讓人誤以為兩者應該或者能夠協同工作。實際上不是這樣。強烈建議不要將RJ11插頭用于RJ45插孔。

因?yàn)镽J11不是國際標準化的，其尺寸，插入力度，插入角度等等沒有統一依照國際標準接插件設計要求，因此不能確保能夠具有互操作性。它們甚至引起兩者的破壞。由于RJ11插頭比RJ45插孔小，插頭兩邊的塑料部分將會損壞插入的插孔的金屬針。

五、RJ45接口工作原理

RJ45由插頭和插座組成，這兩種元器件組成的連接器連接于導線之間，以實現導線的電氣連續性。

RJ45模塊的核心是模塊化插孔。鍍金的導線或插座孔可維持與模塊化的插座彈片間穩定而可靠的電器連接。由于彈片與插孔間的摩擦作用，電接觸隨著插頭的插入而得到進一步加強。插孔主體設計采用整體鎖定機制，這樣當模塊化插頭插入時，插頭和插孔的界面外可產生最大的拉拔強度。RJ45模塊上的接線模塊通過“U”形接線槽來連接雙絞線，鎖定彈片可以在面板等信息出口裝置上固定RJ45模塊。

看到這相信大家對RJ45接口又有了進一步的認識和理解，感謝大家觀看。
